Dodatki

Kształtka przestrzenna – Stożek

Próżniowo formowany element z folii FATRAFOL 804

Producent: FATRA, a. s., 763 61 Napajedla

Dokumentacja: norma zakładowa PND 5 – 101 -97, karta materiału nr 1/1997

Kolor: w kolorach folii FATRAFOL 804

Wymiary produkcyjne: wysokość 50 mm, średnica 120 mm

Pakowanie: w torebce po 40 sztuk, w opakowaniu tekturowym po 400 sztuk

Zastosowanie: do wykończenia i uszczelnienia narożników zewnętrznych i wewnętrznych

Kształtka przestrzenna – Krążek falisty

Próżniowo formowany element z folii FATRAFOL 804

Producent: FATRA, a. s., 763 61 Napajedla

Dokumentacja: norma zakładowa PND 5 – 101 -97, karta materiału nr 2/1997

Kolor: w kolorach folii FATRAFOL 804

Wymiary produkcyjne: wysokość 25 mm, średnica 160 mm

Pakowanie: w torebce po 30 sztuk, w opakowaniu tekturowym po 240 sztuk

Zastosowanie: do wykończenia i uszczelnienia naroży

Kominki wentylacyjne

Wywietrzniki z kołnierzem na bazie PVC-P z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza.

Wymiary produkcyjne: wysokość min. 300 mm, średnica otworu ok. 100 mm

Zastosowanie: do odprowadzania wilgotności z wbudowanych warstw wszystkich rodzajów dachów. Zaleca się stosowanie 3 szt. na 100 m2.

Wypusty dachowe

Wpusty z kołnierzem na bazie PVC-P z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza

Wymiary: średnice kielicha 60 mm do 110 mm (co 10 mm), 125 mm, 150 mm

Zastosowanie: do wykończenia systemów odprowadzania wody deszczowej. We wbudowanych wpustach należy umieścić kratki do przechwytywania liści lub żwiru

Rzygacze i przelewy bezpieczeństwa

Kształtki odwadniające ze zintegrowanym kołnierzem na bazie PVC z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza.

Wymiary: okrągłe, średnice kielicha 40 mm, 50 mm, 75 mm,110 mm, 125 mmczworokątne, wymiary 50×100 mm do 100×300 mm

Zastosowanie: do wykonania odprowadzenia wody deszczowej przez pionową ścianę, np. attykę

Kształtki przejściowe

Elementy o odpowiednich kształtach ze zintegrowanym kołnierzem na bazie PVC-Pumożliwiającym zgrzewanie z folią poprzez nadmuch gorącego powietrza.

Wymiary: szeroka gama wymiarów stosownie do rodzaju

Zastosowanie: do wykonania uszczelnień anten telewizyjnych, przewodów elektrycznych, okrągłych i prostokątnych profili zamkniętych przechodzących przez dach

Profil „A”Novoplast 1871

Profil uzupełniający do folii dachowych FATRAFOL – (rodzaj 1871, nr 2291)

Zalety: podział połaci dachu na części, poprawa odpływu wody opadowej, walory estetyczneSkład:plastyfikowany PVC –profil wytłaczany, stabilizacja UV

Kolor: jasnoszary (2761), ciemnoszary (2003)

Wymiary: szerokość 31,5 mm; wysokość 24,5 mm, długość 2,5 m

Pakowanie: w kartonach w pełnych długościach

Zastosowanie: Do optycznego podziału powierzchni powłokowych pokryć dachowych na mniejsze części, utworzenia imitacji dachu z blachy. Profile należy umieszczać na gotowym pokryciu powłokowym, nie ma funkcji izolacyjnej.

Uwaga: Nie można stosować jako płotka przeciwśnieżnego!

Powlekane elementy montażowe

Elementy stalowe z powłoką PVCprodukowane na zamówienie (np. wspornik listwy żwirowej, podpora klimatyzatorów itp.).

Wymiary produkcyjne: dowolne, ograniczone możliwościami urządzenia do powlekania

Zastosowanie: do mocowania i wspierania konstrukcji umieszczonych na dachu

Kształtka płaska – Łatka

Okrągły wycinek z folii hydroizolacyjnej FATRAFOL 804

Kolor: w kolorach folii FATRAFOL 804

Wymiary produkcyjne: średnica 160 mm

Pakowanie: w torebce po 25 sztuk, w opakowaniu tekturowym po 300 sztuk

Zastosowanie: do osłonięcia elementów mocujących lub uszkodzonych miejsc powłoki hydroizolacyjnej

Kształtka płaska – Krążek mocujący, Kołnierz

Wycinek w kształcie pierścienia kołowego z folii hydroizolacyjnej FATRAFOL 804 i FATRAFOL 810

Kolor: w kolorach folii FATRAFOL 804

Wymiary produkcyjne: średnica zewnętrzna/średnica wewnętrzna-z folii FATRAFOL 804400/20 mm-z folii FATRAFOL 810183/14 mm

Pakowanie: w torebkach PE pod 10 sztuk oraz w opakowaniu tekturowym w ilości 140 szt.

Zastosowanie: Kołnierz z folii FATRAFOL 804 –do wykonania kształtek dla okrągłych przejść przez powłokę hydroizolacyjną Kołnierz z folii FATRAFOL 810 (Krążek mocujący) –materiał pomocniczy do mocowania folii FATRAFOL 810 (810/V) wmechanicznie mocowanym systemie klejenia folii na krążkach

Profile z blachy powlekanej FATRANYL

FATRANYL to ocynkowana ogniowo blacha, powleczona dwustronnie ochronną warstwą lakieru i na górnej stronie dodatkowo warstwą plastyfikowanegoPVC.O cechach użytkowych blachy powlekanej przesądza przede wszystkim zastosowanie dobrej jakości blachy, przeznaczonej do stosowania w budownictwie oraz skład warstwy PVC, zapewniający wysoką odporność na działanie promieniowania UV oraz odporność na degradację termiczną podczas zgrzewania gorącym powietrzem. Blachy FATRANYL nie wymaga żadnych czynności konserwacyjnych przez cały okres żywotności, nie wymagają też renowacji warstwy PVC.FATRANYL spełnia wymagania normy EN 14783

Zastosowanie: Blacha powlekana jest przeznaczona do:

• liniowego mocowania i wykańczania elementów krawędziowych powłok hydroizolacyjnych na bazie folii PVC-P
• elementy blacharskie –do obróbek blacharskich dachów, tarasów, balkonów, loggii, gzymsów, parapetów itp.

Wymiary i podstawowe dane dot. opakowania:

• grubość blachy 0,6 mm, grubość warstwy PVC-P min. 0,6mm
• dostępne standardowo w taflach o wymiarach 2 x 1 m
• profile formowane –kształty i wymiary patrz Tabela 5

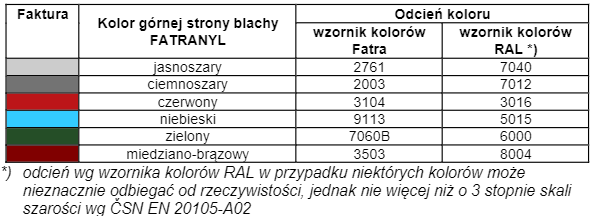

Wygląd i kolorystyka:

• standardowo w kolorze jasnoszarym
• a także w kolorach wg tabeli

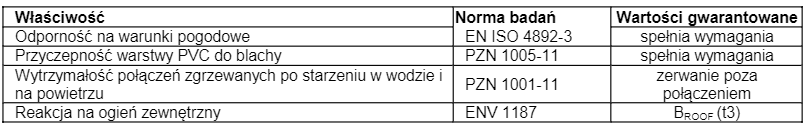

Parametry techniczne –wartości gwarantowane

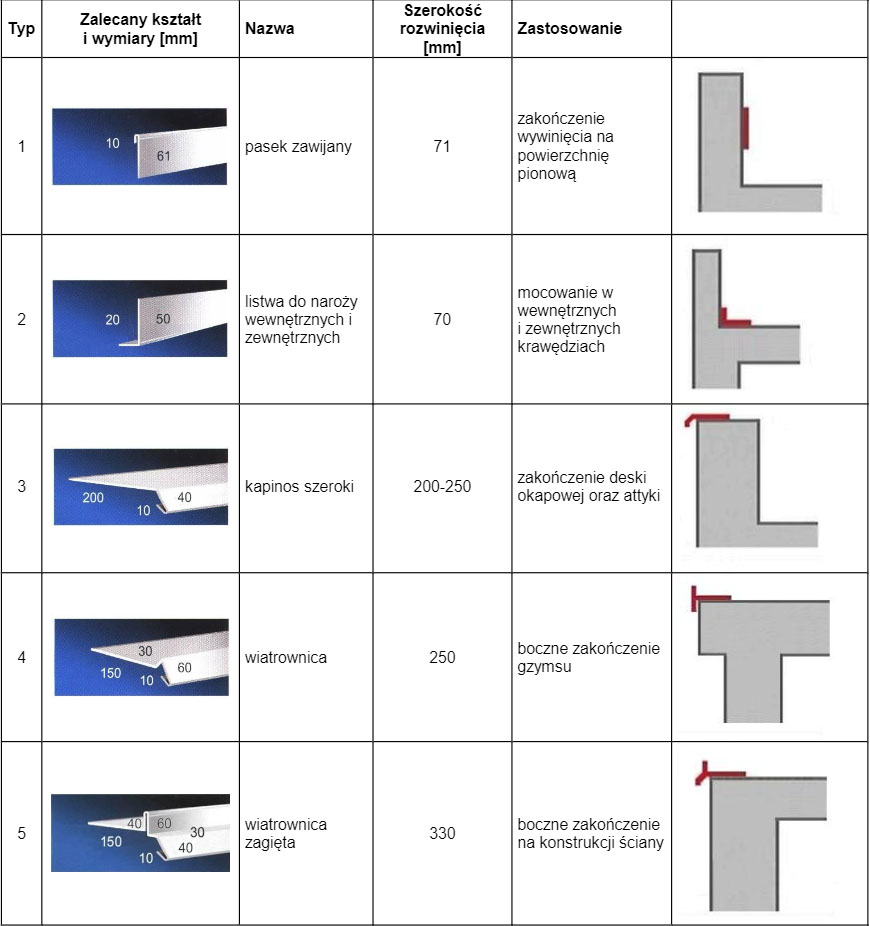

Tabela 5: Podstawowe zalecane kształty i wymiary profili z blachy powlekanej

PODSTAWA INSTALACJI ODGROMOWEJ CM PIO – 1 (samoprzylepna)

Elementy z tworzywa sztucznego do wbudowania w dachy płaskie służące do przyłączenia przewodów instalacji odgromowej.

Dane techniczne: : Tworzywo: Polipropylen 100% wraz z warstwą klejącą na podstawie

Podstawowe wymiary:
Długość podstawy(1): 100mm
Szerokość podstawy(1): 100mm
Wysokość uchwytu (2): 100mm
Średnica przewodu instalacji odgromowej (3): 8 – 10mm

Wskazania przy montażu: Podkładki instalacji odgromowej CM PIO – 1 przeznaczone są do montażu na podłożu z membran PVC i TPO, papach termozgrzewalnych oraz wszelkiego rodzaju blachach.
Podłoże do montażu podkładki winno być czyste i odtłuszczone (do odtłuszczania stosować benzynę ekstrakcyjną) i osuszone.
Temperatura aplikacji – powyżej 5 stopni Celsjusza
